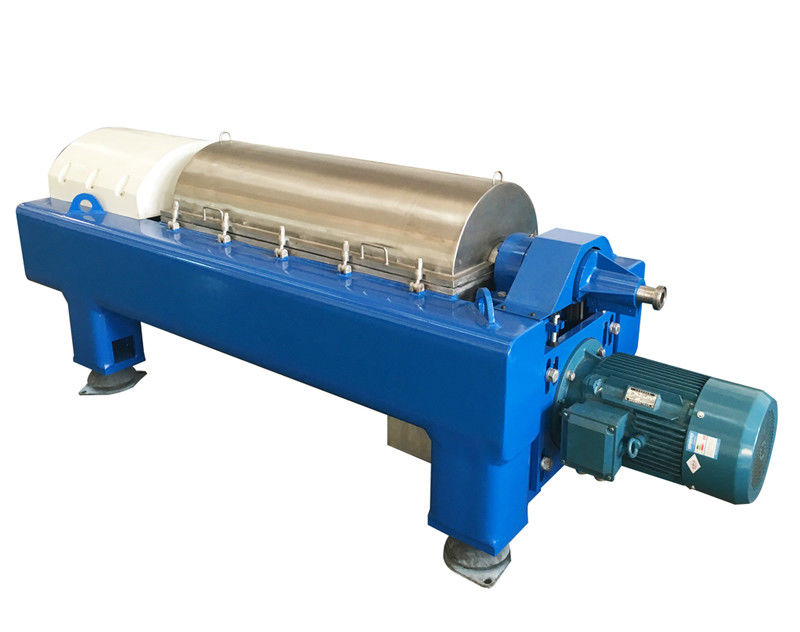

التمرير التفريغ الطرد المركزي الدورق الطرد المركزي 3 المرحلة آلة الصب
وصف
3 مراحل السائل السائل السائل أجهزة الطرد المركزي الدورق، وتسمى أيضا تريكانتر، والاستفادة من مبدأ أن السائل الثقيل، السائل الخفيف والصلبة المرحلة، مع كثافة مختلفة وغير قابلة للذوبان المتبادل في السائل المختلط، وكسب سرعة الترسيب مختلفة في مجال قوة الطرد المركزي أو حقل قوة الجاذبية، فصل الطبقات أو التسبب في الجسيمات الصلبة في السائل لإيداع يمكن أن يتحقق. فمن آلة شعبية في جميع أنحاء العالم، وتستخدم على نطاق واسع في زيت السمك، زيت النخيل، المطبخ النفايات النفط فصل الخ.
مزايا
بناء
مواصفات
نموذج | قطر الدائرة (مم) | سرعة السلطانية (دورة في الدقيقة) | G-قوة | سعة (M3 / ساعة) | السلطة الرئيسية (كيلوواط) | وزن (كلغ) | الحجم الكلي (L × W × H) (مم) |
PDCS-17 | 420 | 3300 | 2550 | 5 ~ 20 | 30/11 | 3610 | 3331 × 990 × 1066 |
PDCS-18 | 450 | 3300 | 2739 | 4 ~ 50 | 30/11 | 3655 | 4000 × 1120 × 1239 |
PDCS 20 | 500 | 3200 | 2860 | 5 ~ 45 | 55/11 | 4213 | 4489 × 1160 × 1350 |
PDCS-21 | 540 | 2800 | 2366 | 5 ~ 50 | 45/15 | 5290 | 4587 × 1285 × 1368 |
ملاحظة: سوف تخضع المعلمات المذكورة أعلاه للاتفاق الفني النهائي.
مبدأ الفصل
ويقود المصفق من قبل اثنين من المحركات. المحرك الرئيسي يدفع وعاء وسكن آلية التفاضلية لتدوير من خلال الحزام، في حين أن محركات السيارات المساعدة من خلال بكرة حزام رمح المدخلات للآلية التفاضلية لتدوير، والتي، بعد تغيير السرعة، يدفع حلزونية لتدوير. وبهذه الطريقة وعاء وتدوير حلزونية في نفس الاتجاه ولكن مع بعض السرعة التفاضلية.
وعندما تدخل المادة المراد معالجتها (السائل المخلوط المكون من الطور الصلب والمرحلة السائلة) إلى التجويف الداخلي للمروحة الحلزونية من خلال أنبوب التغذية، وبعد أن يتم تسريعها بواسطة مسرع مخروطي ثنائي الاتجاه، فإنها تتدفق من مخرج المواد وتتدفق في جدار السلطانية من خلال الاسطوانة القماش الداخلية. مراحل الضوء والثقيلة والبقايا التي تشكل السائل تعليق، في إطار عمل قوة الطرد المركزي مختلفة، مرحلة بقايا يهدأ بسرعة على الجدار الداخلي للوعاء، والمرحلة الثقيلة تلتزم بالقرب من سطح مرحلة بقايا ببطء بدلا .
W عندما تلتزم المرحلة الخفيفة بالقرب من سطح المرحلة الثقيلة ببطء بدلا من ذلك، وتشكيل طائرة فاصلة بين المرحلتين. كما ترسيب المرحلة الثقيلة يزيد، نهاية العلوي من شفرة حلزونية يدخل في طبقة الترسيب من المرحلة الثقيلة. في هذا الوقت وعاء ومروحة حلزونية تدور في نفس الاتجاه بسرعة عالية ومع اختلاف معين في السرعة. هذا الفرق النسبي في سرعة دوران تمكن حلزونية لدفع جسيمات المرحلة الثقيلة للتحرك نحو مخرج المواد في نهاية صغيرة، في حين أن المرحلة الخفيفة، من خلال مرور حلزونية، يتدفق نحو مرحلة الطرد السائل في نهاية كبيرة، ويتدفق من خلال لوحة تجاوز مع قيم R مختلفة.
